水泥管敷设敞开式施工工艺

水泥管敷设敞开式施工工艺一般适用于土质条件稳定，元地下水干扰，工人可以进入工作面宣接挖掘而不会出现大揭方或涌水等的情况。因其工作面常处于开放状态，故也称为开放式施工工艺。
根据工具管的不同，可分为手掘式、挤压式、机械开挖式、挤压土层式掘进顶管。
(1)水泥管敷设手倔式顶管
工人可以直接进人工作面挖掘，施工人员可随时观察土层与工作面的稳定状态，造价低、便于掌链，但效率低，必须将水位降低至管基以下。0.5m后，方可施工。在土质比较稳定的情况下，首节管可以不带签名的的管帽，直接由首节管作为工具管进行顶管施工，是常用的一种顶管施工方法，也称为人工掘进顶管。
(2)水泥管敷设挤压式顶管

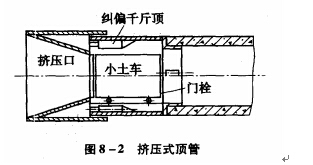

水泥管敷设挤压式掘进顶管一般适，用于大中口径的管道，对潮湿、可压缩的截住土、砂性土较为适宜。该方法设备简单、安全。又避免了挖装土的工序，比人工挖掘提高效率1~2倍。它是将工作面用胸板隔开后，在胸板上留有喇叭口形的锥筒.当顶进时将土体挤入喇叭口肉，土体被压缩成从锥筒口吐出条形土校;待条形土位达到一定长度后，再用钢丝将其割断.由运土工具吊运至地面。其结构形式如图8-2所示。

(3)水泥管敷设机械开挖式顶管

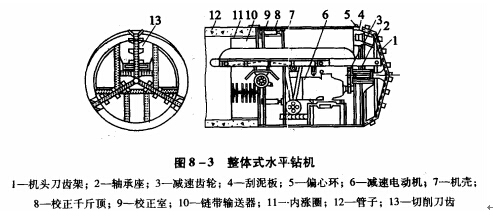

机械开挖式顶管通过装在工具管前方的由电动机驱动的刀盘钻进挖土.被挖下来的土体由皮带运输机运出，从而代替了人工操作，一般适用于无地下水干扰、土质稳定的敷性土或砂性土层。其结构形式如因8-3所示。

(4)水泥管敷设挤压土层式顶管
挤压土层式顶管前端的工具管可分为锥形和管制形，仅适用于潮湿的教土、砂土、粉质敷土，顶距较短的小口径钢管、铸铁管，且对地面变形要求不甚严格的地段。这种工具管安装在被顶管道的前方，顶进时，工具管借助千斤顶顶力为将管子直接挤人土层里，管子周围的土层被挤密实，常引起地面较大的变形。其结构形式如图8-4所示。
