水泥管顶管工作坑的布置

水泥管顶管工作坑又称竖井，是顶管施工起始点、终结点、转向点的临时设施。工作坑内安装有导轨、后背及后背端、千斤顶等设备。
1.工作坑的种类及设置原则
根据青岛水泥管工作坑的顶选方向，可分为单向统、双向坑、多向坑、转向坑和交汇坑等形式，如图8 -7所示。
水泥管工作坑的位置应根据地形、管线位置、管径大小、地面障碍物种类等因素来决定。排水管道顶进的工作坑通常设在检查并位置;单向顶进时，应选在管道下游端.以利排水。根据地形和土质情况，尽量利用原土后背。工作统与穿越的建筑物应有一定的安全距离，并应考虑堆放设备、材料的场所，且尽量在离水、电源较近的地方。

2工作统的尺寸

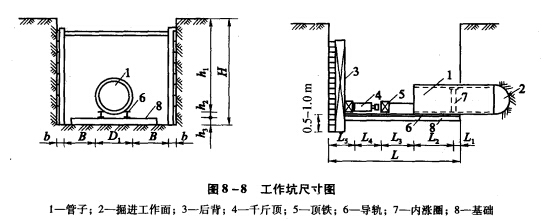

水泥管工作坑应具有足够的空间和工作面.方能保证顶管工作顺利进行。其尺寸与管径大小、管节长度、埋置深度、操作工具及后背形式有关。工作坑的尺寸可按图8 -8所示自公式计算得到。
3.水泥管工作坑的施工
水泥管工作坑的施工方法有两种。一种方法是采用钢板桩或普通支撑.用机械或人工在选定的地点.按设计尺寸挖成，坑底用混凝土铺设垫层和基础。该方法适用于土质较好、地下水位埋深较大的情况，顶进后背支撑需要另外设置。另-种方法是利用沉井技术，将混凝土井璧下沉至设计高度，用混凝土封底。混凝土井壁既可以作为顶迸后背支撑，又可以防止编方。当采用永久性构筑物作工作坑时，也可采用钢筋混凝土结构等。
